スクリューチラー内での蒸発凝縮の仕組み

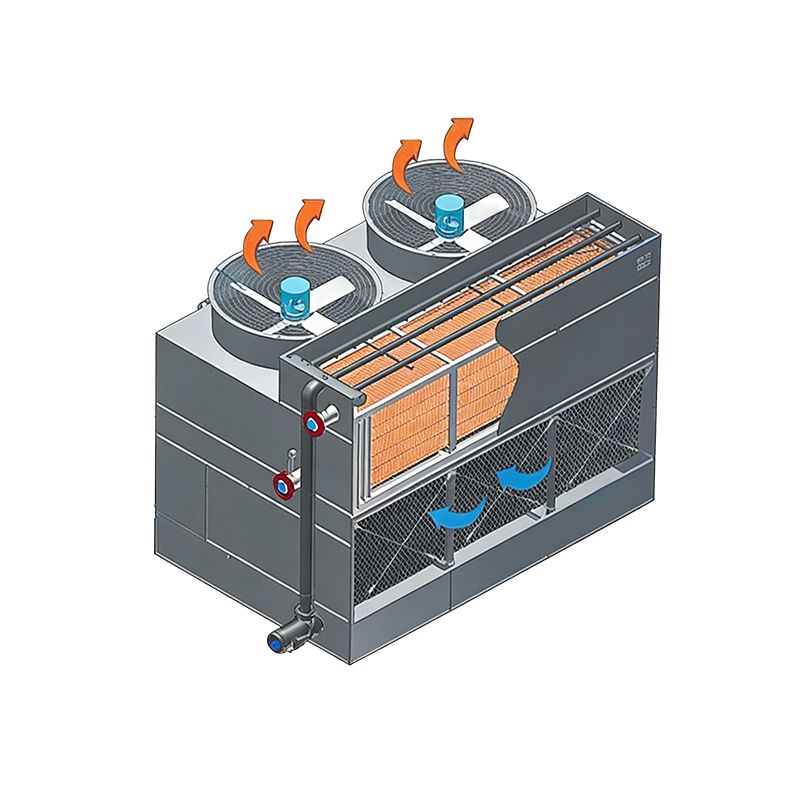

水冷スクリュー蒸発冷却チラーは、従来のシェルアンドチューブ凝縮器とそれに依存する別個の冷却塔を統合型蒸発凝縮器に置き換えます。この設計では、コンプレッサーから出た高温の冷媒ガスがコイルを通って流れ、同時にスプレー水で濡らされ、強制空気流にさらされます。スプレー水の一部が蒸発すると、冷媒コイルから直接潜熱が奪われ、別個の熱交換器ループを必要とせずに冷媒が凝縮します。

熱力学的利点には意味があります。従来の冷却塔システムは、冷媒から凝縮水へ、次に凝縮水から大気へという 2 つの連続する熱伝達ステップを通じて熱を遮断し、それぞれに独自のアプローチ温度ペナルティが発生します。蒸発凝縮ではこれを 1 つのステップにまとめ、乾球ではなく周囲の湿球に近い温度で冷媒を凝縮させることができます。穏やかな気候では、これは温度が凝縮することを意味します 8～12℃低い 同じ条件で動作する同等の空冷システムよりも優れており、コンプレッサーの揚力とエネルギー消費を直接削減します。

Shanghai Soouney Refrigeration Equipment Co., Ltd. は、この蒸発凝縮原理を、効率と設置の簡素化の両方が優先される産業および商業用途向けに設計されたスクリューチラープラットフォームに統合しています。

湿球依存性と季節による性能変動

蒸発熱の遮断は水の蒸発の潜熱によって引き起こされるため、有効凝縮温度は乾球温度ではなく周囲の湿球温度を追跡します。これは、気候間でのパフォーマンスの指定、モデル化、比較の方法に重大な影響を及ぼします。

湿球温度は常に乾球温度以下です。その差は相対湿度によって異なります。乾燥した気候 (中東、オーストラリア内陸部、中国北部の夏) では、乾球温度が 40°C に達する一方、湿球温度は 22 ～ 26°C に留まり、蒸発システムには非常に大きな運用上の利点がもたらされます。湿潤な熱帯気候（東南アジア、西アフリカ沿岸）では、湿球温度が乾球温度に近づき、蒸発による恩恵が狭まります。

正確なライフサイクルコスト分析を行うには、ピーク時の設計条件だけでなく、プロジェクトサイトの完全な年間湿球頻度分布に対してパフォーマンスをモデル化する必要があります。主要な参照ポイント:

• 設計湿球 (年間 0.4% 超過): ピーク容量のサイジングに使用
• 占有時間またはプロセス時間中の平均湿球: 平均年間 COP を促進します
• 冬季の湿球最低値: 容量制御と凍結防止戦略に関連

A 水冷スクリュー蒸発冷却チラー 半乾燥気候に設置すると、通常は次のような効果が得られます。 年間平均 COP が 20 ～ 35% 向上 同等の容量の空冷スクリューチラーよりも優れており、効率の利点が最も重要となる夏のピーク負荷時には、その差はさらに広がります。

水の消費量、漂流、レジオネラ菌のリスク管理

蒸発冷却システムは、蒸発 (動作メカニズム)、ブローダウン (ミネラル濃度を制御するための意図的なパージ)、およびドリフト (排気によって運ばれる微細な水滴) という 3 つの経路を通じて水を消費します。 3 つすべてを管理することは、運営コストと公衆衛生コンプライアンスの両方にとって不可欠です。

蒸発 設計条件下で拒否される熱量は、1 キロワットあたり 1 時間あたり約 1 ～ 2 リットルに相当します。これは技術の基礎であるため避けられません。 ブローダウン は濃度サイクル (CoC) 設定によって制御されます。CoC が高くなるとブローダウン量は減少しますが、スケーリングのリスクが増加します。ほとんどのシステムは CoC 3 ～ 5 で動作し、節水と水処理要件のバランスをとります。

ドリフト レジオネラ属菌の主要な感染経路です。最新の蒸発凝縮器は、ドリフト損失を低減する高効率のドリフトエリミネーターを使用しています。 循環水量の0.001～0.003% , しかし、リスクを完全に排除するわけではありません。 EU (ASHRAE 188、EN 13779)、オーストラリア (AS/NZS 3666)、およびその他の多くの法域の規制枠組みでは、定期的な微生物検査、消毒プロトコル、システム検査スケジュールなど、蒸発冷却装置の水管理計画を書面で作成することが義務付けられています。

購入者は、機器を調達する前に現地の規制要件を確認し、水処理の運用コスト（化学物質の投与、導電率の監視、定期的な殺生物剤処理）を総所有コストの計算に織り込む必要があります。 Soouney は、国際的な水の安全基準への準拠が必要なプロジェクトの文書化サポートを提供します。

乾燥運転モードと防寒対策

蒸発式スクリューチラーの過小評価されている機能の 1 つは、寒冷時にスプレー水ポンプを停止し、ファンのみを作動させてドライ モードで動作できることです。周囲温度が十分に低下すると、蒸発を増大させることなく、顕熱伝達だけで冷媒を凝縮させるのに十分です。これにより、寒い季節の水の消費とそれに伴う処理コストがなくなり、寒冷地での凍結のリスクが軽減されます。

湿式運転モードと乾式運転モード間の移行ロジックは、周囲の湿球温度、凝縮圧力設定値、およびコンプレッサー負荷に基づいてチラー コントローラーによって管理されます。適切に実装された制御により、オペレーターの介入なしでモード間がシームレスに切り替わり、年間稼働サイクル全体にわたって水の消費量が最適化されます。

冬が氷点下になる気候での設置の場合は、追加の防寒対策が適用されます。

• 待機中の排水の凍結を防ぐ洗面器ヒーター
• 周囲環境が設定された閾値を下回った場合のスプレー水回路の重力排水または自動排水
• 露出した配管と配水ヘッダーの痕跡加熱
• 排水が現実的でない場合の排水だめの水の不凍添加剤

私たちの 水冷スクリュー蒸発冷却チラー 構成には、中国北部、中央アジア、その他の寒冷気候市場のプロジェクト向けに工場出荷時に装備された防寒パッケージが含まれています。 20 年近い海外プロジェクトの経験を持つ Soouney のエンジニアリング チームは、サイト固有の最低周囲データに基づいて、適切な寒冷気候保護レベルを指定できます。
