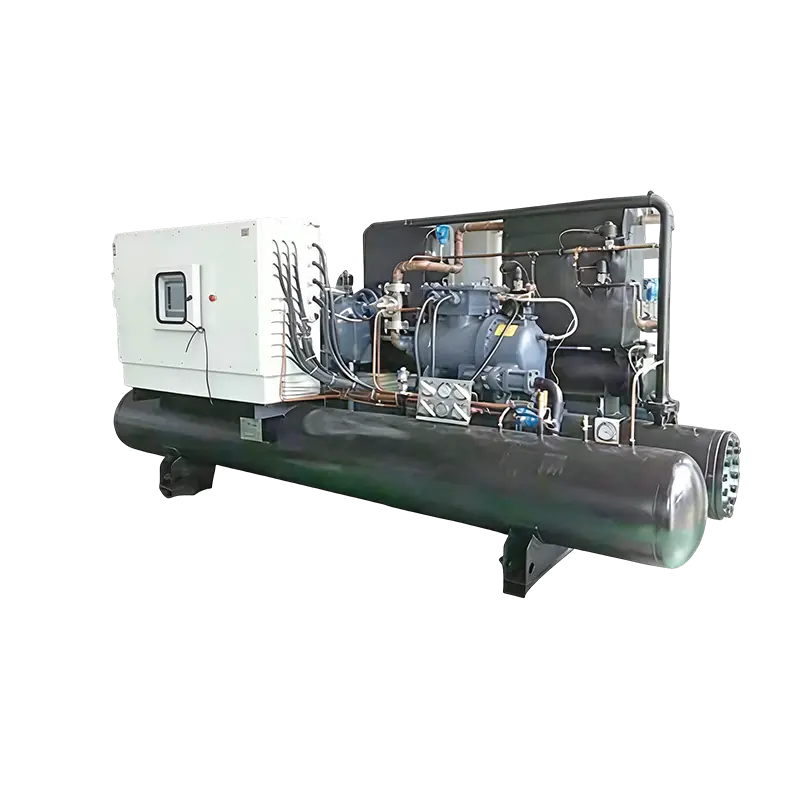

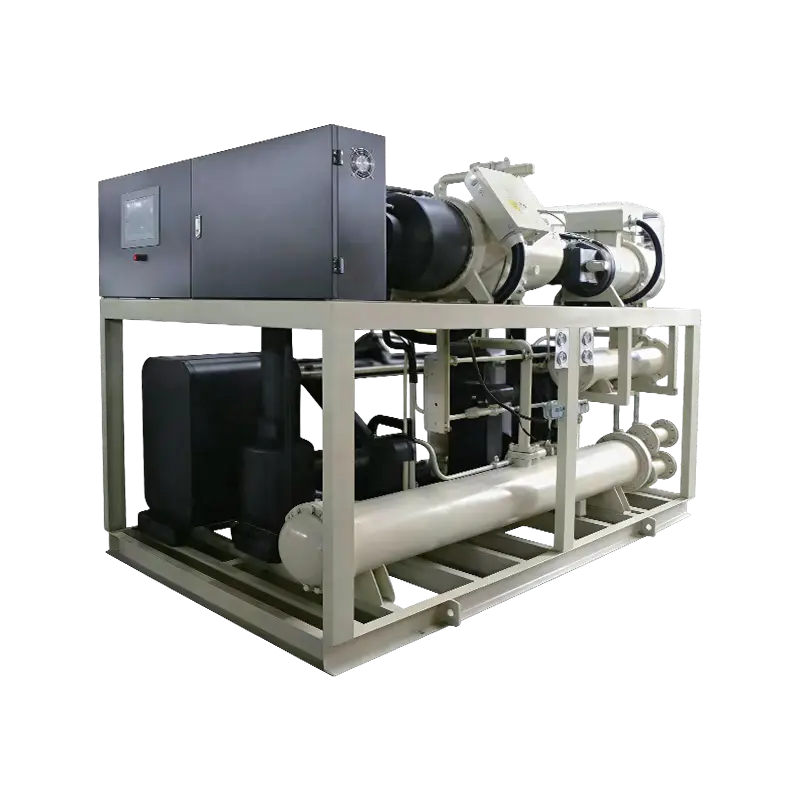

周囲温度極低温シングルコンプレッサーダブルコンプレッサー水冷スクリューチラー

水冷スクリューシングルコンプレッサー二段チラー(-45℃)

従来の単段スクリューコンプレッサーの最低蒸発温度は-40℃です。より低い温度に到達するには、2 段階のカスケードシステムが必要です。同時に、圧力比が高い条件は、過剰な漏れや吐出温度の上昇など、従来の単段コンプレッサーにとって重大な課題を引き起こします。これらの制限により、極端な動作条件下では効率と信頼性が低下します。単一ユニットの 2 段階圧縮により、これらの問題が効果的に解決されます。
2 段圧縮システムは、コンパクトな設置面積と簡素化された制御などの顕著な利点を提供します。 1 段圧縮システムと比較して、高効率と優れた信頼性を実現します。低温冷凍製品、プロセス冷却、製薬、生化学などのさまざまな業界に適しています。

水冷スクリューカスケードチラー（-55℃）
最低出水温度-8℃を実現したシリーズです。当社の超低温チラーは、中低温チラー設計における数十年の経験を活用し、国内外の同等品の先進技術を統合して、当社の中核技術チームによって開発されたカスケード冷凍ユニットです。高効率、省エネ、環境への配慮、そして優れた信頼性を備えています。カスケードユニットは主に -35℃ ～ -80℃ の範囲の二次冷却材に使用され、製薬および化学産業、反応器の結晶化、高真空蒸留、航空宇宙部品の試験、ガス回収、食品の冷凍、極低温兵器の保管、およびその他の低温環境での用途に役立ちます。

今すぐお問い合わせください

ワッツアップ

+86 18921753771

電子メール

[email protected]

本物のヨーロッパの技術から生まれました。
製品の核となる技術力を確保します。

前へV：水冷スクリュー浸水チラー
次へ：次の記事はありません

製品説明
製品仕様

水冷スクリューチラー
製品オプション
・塩水蒸発器
・全熱回収・部分熱回収
・専用電源
・無段階エネルギー調整
・ポンプ/冷却塔制御
・リモート通信接続
・周波数変換

製品の特長
・Qツインスクリューコンプレッサーブランドを採用し、高効率、低騒音、摩耗が少なく、長時間運転が可能です。
· 4 段階の音量制御または 0% ～ 100% の自動調整。
·ドイツのSIEMENS社のPLCマイコン制御を使用し、LCDタッチスクリーン、英語と中国語の両方のヒューマンマシンインターフェイスを備えています。
·完全な故障保護: 高圧および低圧保護、気中放電保護。オイルレベル保護、水流保護、逆相および欠相保護、冷水凍結防止保護、冷却水オーバートップ保護。
·低温産業の要件を満たすための広範囲の可変冷水温度。

製品仕様
・冷媒：R134A/R407C
・凝縮器：ファウリングファクター0.044m2、9C/KW
・電源：380V/3P/50Hz
・蒸発器・凝縮器最大水圧降下：1.0MPa
・エバポレーター：ファウリングファクター0.018m2、9C/KW
・許容電圧変動：±5％
・許容周波数変動：±2%

コンプレッサー
世界的に有名なブランドのセミクローズド5:6非対称ツインスクリューコンプレッサーを選択してください。シャフトシールの漏れの可能性はゼロです。最新の第4世代ラインの回転排気設計を採用し、周速度を最適化し、ギアの優れた設計によりユニットの圧縮効率を高め、モーターチャンバー圧縮チャンバーは高精度に一体鋳造されています。二重圧力補償ローターハウジングは非常に強く、高圧状態でも膨張せず、騒音を効果的に低減します。

熱交換器
このシリーズユニットの凝縮器と蒸発器はシェルアンドチューブル熱交換器を採用しており、新しい高効率熱交換器構造を使用しています。熱交換器は最先端かつ効率的な熱交換器チューブバンドルを採用しており、独自の幾何学的特性と、強化されたチューブ核沸騰に必要な蒸発コア、チューブ内の流体を強化し、同時に摂動を遅延させ、水側の汚れ、熱伝達の強化、最高のパフォーマンスを得るために内壁を採用しています。従来の設計に比べ、独自の設計により熱伝達効率が30％向上しました。外側の凹歯に内ネジ溝を備えた蒸発器蒸発管の強化された熱伝達技術、内ネジ溝のカッター歯技術を備えた凝縮器チューブにより、蒸発器と凝縮器の熱伝達効率と蒸発温度が向上し、最終的にユニットのエネルギー効率が向上します。

PL
優れた全中国語のインタラクティブインターフェースは、LCD表示前の自動制御機能、機械の動作のリアルタイムの状態、最適な状態で動作する正確な監視ユニット、密閉されたタッチパネル、防水性、防塵性、耐腐食性、長いキー寿命を実現することです。冷媒ポンプ、冷却水ポンプ、冷却塔ファン連動制御機能を搭載。

低温チラー
SWシリーズの低温チラーは、ホスト半密閉スクリューコンプレッサー、内蔵サクションフィルター、オイルフィルター、オイルセパレーター、安全弁、保護モジュールとして有名なブランドに基づいており、漏れがなく、低騒音、安定した動作を備えています。

水冷スクリューシングルコンプレッサー二段チラー(-45℃)
製品の特徴
· モジュラー構成設計: 高圧および低圧ステージのモジュラー設計により、異なる圧力レベル間での互換性が可能になります。
・高圧ステージアンロードスライダー：特許を取得した高圧ステージの自動アンロード機構。純粋な機械設計により、ソレノイドバルブなどの外部コンポーネントが不要となり、簡単かつ効果的な軽負荷コンプレッサーの起動が可能になります。
・サクションチェックバルブ内蔵：大型機種ではサクションチェックバルブを内蔵した構造とし、設置スペースを削減します。
· 最適化されたモーター冷却流路: 信頼性の高いモーター冷却を確保しながらコンプレッサーの効率を高め、非常に広い範囲での動作を可能にし、優れた適応性を実現します。
· 統合されたエコノマイザーエアフィルター: 信頼性の高いコンプレッサー保護を提供し、システム構成を簡素化します。

水冷スクリューカスケードチラー（-55℃）
製品の特徴
· 広い温度範囲: -35 °C ～ -80 °C の二次冷媒温度。
· 高い信頼性: 半密閉型スクリューコンプレッサーを使用して、開放型コンプレッサーによくある漏れの問題を排除しながら、動作効率を向上させます。冷媒の補充やシャフトシールの交換を削減し、長期の連続運転を保証します。
· 完全に自動化された制御: 高度なシーメンス PLC テクノロジーを採用し、完全に自動化された操作を実現します。
・高効率＆省エネ：エコノマイザ動作を備えた半密閉型スクリューコンプレッサーにより効率が向上します。低温および中温段階の高効率輸入熱交換器により、部分負荷と全負荷の両方でエネルギー効率の高い動作が保証されます。
・Capacity Modulation：4段階の容量制御（25%、50%、75%、100%）と25%から100%までの無段階調整が可能です。
プロフェッショナルな省エネ運用ソリューション: クライアントの要件に合わせてカスタマイズされた冷凍プロセスで、特定のニーズに適した特殊な製品を提供します。

水冷スクリューチラー（シングルコンプレッサー）
水冷スクリューチラー（シングルコンプレッサー）
SW-
タイプ			100S	135S	175S	190年代	235S	260S	300S	320S	350S	380S	415S	495S	520S	570S	620S	640S	740S	820S	870S	980S
公称冷却能力		kW	98	135	175.6	191.1	233.3	255.6	301.1	317.8	347.8	380	415	495	521.1	571.1	617.8	642.2	741.8	821.1	871.7	981.8
公称冷却能力		10⁴kcal/h	8.4	11.6	15.1	16.4	20.1	22	25.9	27.3	29.9	32.7	35.7	42.6	44.8	49.1	53.1	55.2	63.8	70.6	74.9	84.4
走行制御			PLCマイコン制御を使用
電源			380V/3N/50HZ
スタートアップの種類			やあ
コンプレッサー	タイプ		半密閉型5:6非対称ツインスクリューコンプレッサー
	冷凍入力(kW)		23	30	39	42	51	56	63	66	73	80	88	103	108	118	126	130	150	167	177	199
	定格電流(A)		39.2	51.6	64.7	71	86.4	94.1	105.9	111.4	122.7	133.8	148.8	172.8	182.5	197.7	212.8	219.6	253	280.7	298.1	335.2
	エネルギー規制		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
蒸発器	タイプ		パイプドライ式高効率熱交換器
	流量(m3/h)		16.9	23.2	30.2	32.9	40.1	44	518	54.7	59.8	65.4	71.4	85.1	89.6	98.2	106.3	110.5	128.6	141.2	150.8	169.9
	水圧損失(kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	インターフェースサイズ(mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
コンデンサー	タイプ		パイプ式高効率熱交換器
	流量(m3/h)		20.8	28.4	36.9	40.1	48.9	53.6	62.6	66	72.4	79.1	86.5	102.9	108.2	118.5	127.9	132.8	154.4	170	181.2	204.1
	水圧損失(kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	インターフェースサイズ(mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
冷媒	タイプ		R134A										R134A
冷媒	冷媒 volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
全体の寸法	長さ(mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	幅(mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	高さ(mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
重量	機械重量(kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
重量	使用重量(kg)		900	1150	1300	1420	1540	1670	1890	1930	1970	2050	2330	2550	2950	3000	3200	3450	3750	4450	4600	4850
条件：冷却水出入口温度12℃/7℃。結露水入口/出口温度30℃/35℃。温度条件：冷水出口温度5℃-15℃。冷却水入口温度19℃～33℃。

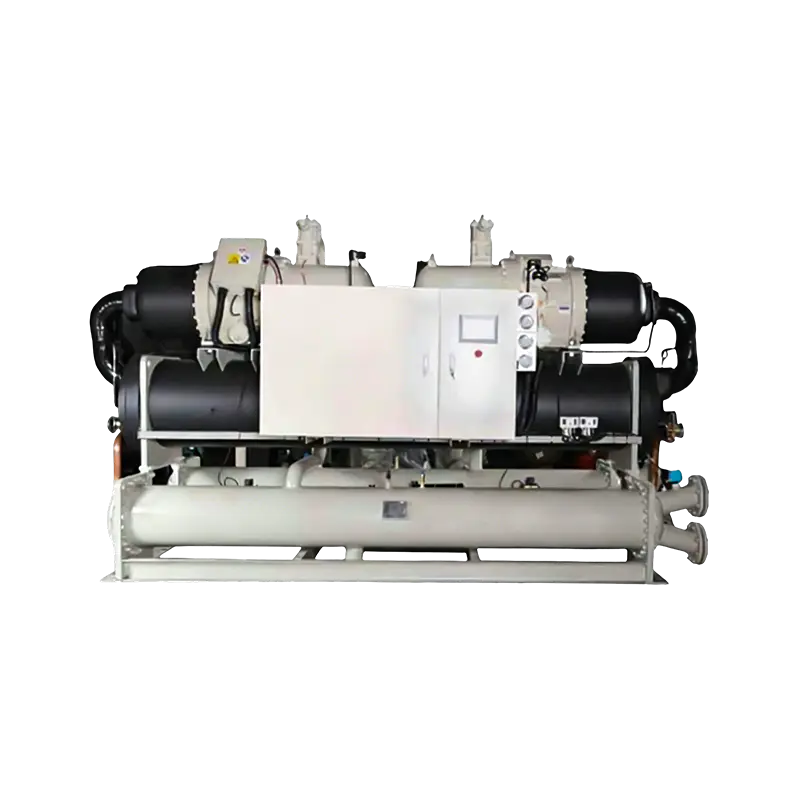

水冷スクリューチラー（ダブルコンプレッサー）
水冷スクリューチラー（ダブルコンプレッサー）
SW-
タイプ			830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D	830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D
公称冷却能力		kW	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6
公称冷却能力		10⁴kcal/h	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8
走行制御			PLCマイコン制御を使用
電源			380V/3N/50HZ
スタートアップの種類			やあ										やあ
コンプレッサー	タイプ		半密閉型5:6非対称ツインスクリューコンプレッサー
	冷凍入力(kW)		176	206	216	236	252	260	300	334	354	398	176	206	216	236	252	260	300	334	354	398
	定格電流(A)		297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4	297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4
	エネルギー規制		0-12.5%-25%-37.5%-...100%										0-12.5%-25%-37.5%-...100%
蒸発器	タイプ		パイプドライ式高効率熱交換器
	流量(m3/h)		142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8	142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8
	水圧損失(kPa)		65	68	68	70	70	72	72	73	73	75	65	68	68	70	70	72	72	73	73	75
	インターフェースサイズ(mm)		DN150	DN200						DN250			DN150	DN200						DN250
コンデンサー	タイプ		パイプ式高効率熱交換器
	流量(m3/h)		173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4	173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4
	水圧損失(kPa)		62	65	65	67	68	68	70	70	72	72	62	65	65	67	68	68	70	70	72	72
	インターフェースサイズ(mm)		DN125*2		DN150*2					DN200*2			DN125*2		DN150*2					DN200*2
冷媒	タイプ		R134A										R134A
冷媒	冷媒 volume(kg)		140	170	180	200	220	240	280	330	340	370	140	170	180	200	220	240	280	330	340	370
全体の寸法	長さ(mm)		3800	3830	3830	4100	4100	4100	4550	4580	4680	4720	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	幅(mm)		1310	1360	1360	1390	1430	1500	1520	1530	1720	1720	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	高さ(mm)		2100	2250	2250	2270	2280	2290	2500	2640	2640	2640	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
重量	機械重量(kg)		4000	4500	5300	6000	6300	7000	7300	8300	8450	8800	4000	4500	5300	6000	6300	7000	7300	8300	8450	8800
重量	使用重量(kg)		4450	4950	6050	6600	6800	7550	7850	8900	9100	9300	4450	4950	6050	6600	6800	7550	7850	8900	9100	9300
条件: 冷却水入口/出口温度 0℃/-5℃、凝縮水入口/出口温度 30℃/35℃。温度条件: 冷水出口温度-7℃~5℃、冷却水入口温度 19℃~33℃。冷水には不凍液として 25% のグリコール水または 20% の塩化カルシウムを加えてください。

水冷スクリューチラー（コンプレッサー4基）

SW-
タイプ			2100Q	2300Q	2480Q	2570Q	2980Q	3300Q	3500Q	3950Q
公称冷却能力		kW	2084.4	2284.4	2471.1	2568.9	2967.1	3284.4	3486.7	3927.1
		10⁴kcal/h	179.3	196.5	212.5	220.9	255.2	282.5	299.9	337.7
走行制御			PLCマイコン制御を使用
電源			380V/3N/50HZ
スタートアップの種類			やあ
コンプレッサー	タイプ		半密閉型5:6非対称ツインスクリューコンプレッサー
	冷凍入力(kW)		432	472	504	520	600	668	708	796
	定格電流(A)		730	790.8	851.2	878.4	1012	1122.8	1192.4	1340.8
	エネルギー規制		0-6.25%-12.5%-18.75%-..100%
蒸発器	タイプ		パイプドライ式高効率熱交換器
	流量(m3/h)		358.2392.5424.6441.4509.8564.3599.1674.8
	水圧損失(kPa)		95
	インターフェースサイズ(mm)		DN2002DN2502
コンデンサー	タイプ		パイプ式高効率熱交換器
	流量(m3/h)		432.4473.6511.2530.7612.9679.1720.7811.5
	水圧損失(kPa)		90
	インターフェースサイズ(mm)		DN2002DN2502
冷媒	タイプ		R134A
	冷媒 volume(kg)		360	400	440	480	560	660	680	740
全体の寸法	長さ(mm)		4150	4150	4150	4620	4620	5000	5000	5000
	幅(mm)		2600	2600	2600	2600	2600	2600	2600	2720
	高さ(mm)		2560	2560	2560	2600	2630	2650	2650	2700
重量	機械重量(kg)		10500	11800	12850	13800	14600	15200	16850	17500
	使用重量(kg)		12100	12500	13100	14300	15100	15800	17650	18800
条件：冷却水入口出口温度 12℃/7℃ 凝縮水入口出口温度 30℃/35℃。温度条件：冷水出口温度5℃～15℃、冷却水入口温度19℃～33℃。

低温水冷サリューチラー（シングルコンプレッサー）-5℃
低温水冷サリューチラー（シングルコンプレッサー）-5℃
SW-
タイプ			60SX	80SX	105SX	115SX	140SX	150SX	180SX	190年代X	210SX	225SX	245SX	300SX	310SX	340SX	370SX	385SX	450SX	490SX	525SX	590SX
公称冷却能力		kW	58.9	80	105.3	113.7	138.9	152.6	180	189.5	208.4	225.3	247.4	294.7	311.6	341.1	369.5	384.2	447.4	490.5	524.2	590.5
公称冷却能力		10⁴kcal/h	5.1	6.9	9.1	9.8	11.9	13.1	15.5	16.3	17.9	19.4	21.3	25.3	26.8	29.3	31.8	33	38.5	42.2	45.1	50.8
走行制御			PLCマイコン制御を使用
電源			380V/3N/50HZ
スタートアップの種類			やあ
コンプレッサー	タイプ		半密閉型5:6非対称ツインスクリューコンプレッサー
	冷凍入力(kW)		21	28	35	38	46	50	57	60	66	72	80	93	98	106	114	118	136	150	160	180
	定格電流(A)		36.6	48	59.8	65.6	79.8	86.9	97	102	112.3	122.5	136.2	158.2	167	181	194.8	201	231.6	256.9	272.9	306.8
	エネルギー規制		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
蒸発器	タイプ		パイプドライ式高効率熱交換器
	流量(m3/h)		10.9	14.8	19.5	21	25.7	28.2	33.3	35.1	38.6	41.7	45.8	54.5	57.6	63.1	68.4	71.1	82.8	90.7	97	109.2
	水圧損失(kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	インターフェースサイズ(mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
コンデンサー	タイプ		パイプ式高効率熱交換器
	流量(m3/h)		13.8	18.6	24.1	26.1	31.8	34.9	40.8	42.9	47.2	51.1	56.3	66.7	70.4	76.9	83.2	86.4	100.3	110.2	117.7	132.5
	水圧損失(kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	インターフェースサイズ(mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
冷媒	タイプ		R134A										R134A
冷媒	冷媒 volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
全体の寸法	長さ(mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	幅(mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	高さ(mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
重量	機械重量(kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
重量	使用重量(kg)		890	1140	1290	1410	1530	1660	1800	1840	1880	1960	2240	2460	2860	2960	3050	3300	3600	4300	4450	4700
条件：冷却水出入口温度0℃/-5℃。結露水出入口温度 30℃/35℃ 温度条件：冷水出口温度-7℃～5℃。冷却水入口温度 19℃～33℃。冷水には不凍液としてグリコール水 25% または塩化カルシウム 20% を添加してください。

低温水冷サリューチラー（ダブルコンプレッサー）-5℃
低温水冷サリューチラー（ダブルコンプレッサー）-5℃
SW-
タイプ			120DX	160DX	210DX	230DX	280DX	300DX	360DX	380DX	420DX	450DX	490DX	600DX	620DX	680DX	740DX	770DX	900DX	980DX	1050DX	1180DX
公称冷却能力		kW	117.9	160	210.5	227.4	277.9	305.3	360	378.9	416.8	450.5	494.7	589.5	623.2	682.1	738.9	768.4	894.7	981.1	1048.4	1181.1
公称冷却能力		10⁴kcal/h	10.1	13.8	18.1	19.6	23.9	26.2	31	32.6	35.8	38.7	42.5	50.7	53.6	58.7	63.5	66.1	76.9	84.4	90.1	101.6
走行制御			PLCマイコン制御を使用
電源			380V/3N/50HZ
スタートアップの種類			やあ
コンプレッサー	タイプ		半密閉型5:6非対称ツインスクリューコンプレッサー
	冷凍入力(kW)		42	56	70	76	92	100	114	120	132	144	160	186	196	212	228	236	272	300	320	360
	定格電流(A)		73.2	96	119.6	131.2	159.6	173.8	194	204	224.6	245	272.4	316.4	334	362	389.6	402	463.2	513.8	545.8	613.6
	エネルギー規制		0-16.5%-33%-..100%			0-12.5%-25%-37.5%-..100%							0-12.5%-25%-37.5%-...100%
蒸発器	タイプ		パイプドライ式高効率熱交換器
	流量(m3/h)		21.8	29.6	38.9	42.1	51.4	56.5	66.6	70.1	77.1	83.3	91.5	109.1	115.3	126.2	136.7	142.2	165.5	181.5	194	218.5
	水圧損失(kPa)		50	50	52	52	54	54	55	55	58	60	65	68	68	70	70	72	72	73	73	75
	インターフェースサイズ(mm)		DN100		DN125			DN150					DN150	DN200						DN250
コンデンサー	タイプ		パイプ式高効率熱交換器
	流量(m3/h)		27.5	37.2	48.3	52.2	63.6	69.7	81.5	85.8	94.4	102.3	112.6	133.4	140.9	153.8	166.3	172.8	200.7	220.3	235.4	265.1
	水圧損失(kPa)		45	45	48	48	50	52	52	54	55	55	62	65	65	67	68	68	70	70	72	72
	インターフェースサイズ(mm)		DN100		DN125	DN80*2	DN¹00*2				DN125*2		DN125*2		DN150*2					DN200*2
冷媒	タイプ		R134A										R134A
冷媒	冷媒 volume(kg)		40	50	64	70	80	92	106	110	120	130	140	170	180	200	220	240	280	330	340	370
全体の寸法	長さ(mm)		2950	2950	3250	3285	3285	3555	3540	3540	3800	3800	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	幅(mm)		1060	1085	950	1000	1050	1050	1100	1200	1260	1310	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	高さ(mm)		1545	1620	1630	1785	1900	1915	1920	1920	2020	2050	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
重量	機械重量(kg)		1650	1850	2100	2300	2400	2600	3000	3050	3300	3750	4000	4500	5300	6000	6300	7000	7300	8300	8400	8550
重量	使用重量(kg)		1885	2135	2535	2635	2720	3070	3510	3560	3880	4130	4370	4870	5850	6550	6785	7535	7835	8885	9085	9285
条件: 冷却水入口/出口温度 0℃/-5℃。凝縮水入口/出口温度 30℃/35℃ 温度条件：冷水出口温度-7℃～5℃。冷却水入口温度19℃～33℃。冷水には不凍液として 25% のグリコール水または 20% の塩化カルシウムを加えてください。

低温水冷サリューチラー（シングルコンプレッサー）-15℃
低温水冷サリューチラー（シングルコンプレッサー）-15℃
SW-
タイプ			40SY	55SY	75SY	80SY	100SY	105SY	125SY	130SY	140SY	155SY	170SY	200ASY	210SY	230SY	250SY	260SY	300SY	330SY	360SY	400SY
公称冷却能力		kW	40	55	75	80	100	105	125	130	140	155	170	200	210	230	250	260	300	330	360	400
公称冷却能力		10⁴kcal/h	3.4	4.7	6.4	6.9	8.6	9	10.7	11.2	12	13.3	14.6	17.2	18.1	19.8	21.5	22.4	25.8	28.4	31	34.4
走行制御			PLCマイコン制御を使用
電源			380V/3N/50HZ
スタートアップの種類			やあ
コンプレッサー	タイプ		半密閉型5:6非対称ツインスクリューコンプレッサー
	冷凍入力(kW)		19	25	30	34	42	45	50	53	58	64	71	82	87	94	101	105	123	136	145	160
	定格電流(A)		32.9	43.3	54.4	59.6	72.6	79.1	89	93.6	103.1	112.4	125.1	145.2	153.3	166.1	178.8	184.5	212.6	235.9	250.5	281.7
	エネルギー規制		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
蒸発器	タイプ		パイプドライ式高効率熱交換器
	流量(m3/h)		8	11.1	15.1	16.1	20.1	21.1	25.1	26.1	28.1	31.2	34.2	40.2	42.2	46.2	50.3	52.3	60.3	66.3	72.4	80.4
	水圧損失(kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	インターフェースサイズ(mm)		DN50				DN65				DN80		DN100				DN125
コンデンサー	タイプ		パイプ式高効率熱交換器
	流量(m3/h)		10.1	13.8	18.1	19.6	24.4	25.8	30.1	31.5	33.2	37.7	41.5	48.5	51.1	55.7	60.4	62.8	72.8	80.2	86.9	96.3
	水圧損失(kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	インターフェースサイズ(mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
冷媒	タイプ		R134A										R134A
冷媒	冷媒 volume(kg)		16	22	25	30	35	40	45	50	53	56	60	65	70	80	90	95	110	125	135	145
全体の寸法	長さ(mm)		2350	2350	2700	2700	2850	2850	3000	3000	3020	3020	3020	3300	3400	3400	3400	3400	3550	3550	3550	3550
	幅(mm)		680	680	730	750	850	850	905	905	920	950	980	980	1000	1000	1050	1050	1130	1250	1250	1300
	高さ(mm)		1300	1300	1510	1550	1600	1600	1670	1670	1730	1750	1770	1890	2010	2010	2010	2010	2090	2200	2200	2250
重量	機械重量(kg)		830	1030	1120	1240	1310	1390	1600	1670	1740	1810	2040	2250	2520	2800	2850	3030	3380	3780	4160	4380
重量	使用重量(kg)		1030	1230	1320	1490	1560	1640	1850	1970	2040	2110	2340	2550	2820	3100	3200	3250	3430	3980	4380	4560
条件: 冷却水入口/出口温度 -10℃/-15℃;結露水入口/出口温度30℃/35℃。温度条件：冷水出口温度-17℃～-7℃。冷却水入口温度19℃～33℃。冷水には不凍液として 40% のグリコール水または 25% の塩化カルシウムを加えてください。

低温水冷スクリューチラー（ダブルコンプレッサー）-15℃
低温水冷スクリューチラー（ダブルコンプレッサー）-15℃
スイス-
タイプ			80DY	110DY	150DY	160DY	200DY	210DY	250DY	260DY	280DY	310DY	340DY	400DY	420DY	460DY	500DY	520DY	600DY	660DY	720DY	800DY
公称冷却能力		kW	80	110	150	160	200	210	250	260	280	310	340	400	420	460	500	520	600	660	720	800
公称冷却能力		10⁴kcal/h	6.9	9.5	12.9	13.8	17.2	18.1	21.5	22.4	24.1	26.7	29.2	34.4	36.1	39.6	43	44.7	51.6	56.7	61.9	68.8
走行制御			PLCマイコン制御を使用
電源			380V/3N/50HZ
スタートアップの種類			やあ
コンプレッサー	タイプ		半密閉型5:6非対称ツインスクリューコンプレッサー
	冷凍入力(kW)		38	50	60	68	84	90	100	106	116	128	142	164	174	188	202	210	246	272	290	320
	定格電流(A)		65.8	86.6	108.8	119.2	145.2	158.2	178	187.2	206.2	224.8	250.2	290.4	306.6	332.2	357.6	369	425.2	471.8	501	563.4
	エネルギー規制		0-16.5%-33%-..100%			0-12.5%-25%-37.5%...100%							0-12.5%-25%-37.5%-..100%
蒸発器	タイプ		パイプドライ式高効率熱交換器
	流量(m3/h)		16.1	22.1	30.2	32.2	40.2	42.2	50.3	52.3	56.3	62.3	68.3	80.4	84.4	92.5	100.5	104.5	120.6	132.7	144.7	160.8
	水圧損失(kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	インターフェースサイズ(mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
コンデンサー	タイプ		パイプ式高効率熱交換器
	流量(m3/h)		20.3	27.5	36.1	39.2	48.8	51.6	60.2	63	66.4	75.3	82.9	97	102.2	111.5	120.7	125.6	145.5	160.3	173.7	192.6
	水圧損失(kPa)		45	45	48	48	52	52	55	55	58	58	58	60	60	60	65	65	70	70	72	74
	インターフェースサイズ(mm)		DN80		DN100	DN65*2	DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
冷媒	タイプ		R134A
冷媒	冷媒 volume(kg)		32	44	50	60	70	80	90	100	106	112	120	130	140	160	180	190	220	250	270	290
全体の寸法	長さ(mm)		2950	2950	2950	3150	3150	3150	3570	3570	3570	3570	3700	3700	3700	3700	3700	4500	4500	4500	4900	4900
	幅(mm)		1140	1140	1200	1000	1050	1050	1100	1100	1200	1250	1310	1310	1350	1350	1400	1400	1550	1550	1550	1600
	高さ(mm)		1480	1480	1500	1800	1850	1850	1850	1850	1900	1900	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
重量	機械重量(kg)		1500	1700	1950	2150	2250	2450	2850	2900	3050	3500	3750	4250	5050	5750	5850	6550	6850	7850	7950	8100
重量	使用重量(kg)		1785	2035	2435	2535	2620	2970	3410	3460	3680	3930	4170	4670	5650	6350	6385	7135	7435	8485	8685	8885
条件:冷却水入口/出口温度-10℃/-15℃、凝縮水入口/出口温度30℃/35℃ 温度用語: 冷水出口温度-17℃~-7℃;冷却水入口温度19℃～33℃。冷水には不凍液として 40% のグリコール水または 25% の塩化カルシウムを加えてください。

低温水冷サリューチラー（シングルコンプレッサー）-25℃
sw-
タイプ			30ST	40ST	50ST	55AT	70ST	75ST	90ST	95ST	100ST	ホスト	120ST	145ST	155ST	170ST	180ST	190年代T	220ST	240ST	260ST	290ST
公称冷却能力		kW	30	40	52	56	68	75	88.5	93.5	102	110	122	145	153	168	182	187	220	241	258	290
公称冷却能力		10⁴kcal/h	2.6	3.4	4.3	4.7	6	6.4	7.3	7.7	8.6	9.5	10.5	12.5	13.2	14.4	15.6	16.1	18.9	20.7	22.2	24.9
走行制御			PLCマイコン制御を使用
電源			380V/3N/50HZ
スタートアップの種類			やあ
コンプレッサー	タイプ		半密閉型5:6非対称ツインスクリューコンプレッサー
	冷凍入力(kW)		19.5	25.5	32	36.5	44	48.4	54.4	57.3	63	68.8	76.5	88.9	93.8	101.7	109.4	112.9	130	144	153	172
	定格電流(A)		33	43.6	54.6	62.3	75.8	82.6	93	97.8	107.7	117.5	130.6	151.7	160.2	173.5	186.8	192.8	222.1	246.4	261.7	294.2
	エネルギー規制		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
蒸発器	タイプ		パイプドライ式高効率熱交換器
	流量(m3/h)		6.4	8.5	10.6	11.7	14.8	15.9	18	19.1	21.2	23.3	25.4	29.7	31.8	35	37.1	39.2	44.5	49.8	53	59.4
	水圧損失(kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	インターフェースサイズ(mm)		DN50				DN65				DN80		DN100				DN125
コンデンサー	タイプ		パイプ式高効率熱交換器
	流量(m3/h)		8.6	11.4	14.1	15.5	19.6	21	23.7	24.9	27.7	30.3	33.4	38.9	41.3	45.2	48.2	50.6	58.1	64.8	68.8	76.7
	水圧損失(kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	インターフェースサイズ(mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
冷媒	タイプ		R134A										R134A
冷媒	冷媒 volume(kg)		7.7	10.2	14.1	15.4	19.2	20.5	23	24.3	26.9	29.4	32	38.4	39.7	43.5	47.3	48.6	56.3	62.7	67.8	75.5
全体の寸法	長さ(mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	幅(mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	高さ(mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
重量	機械重量(kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	4030	4210	4430
重量	使用重量(kg)		1160	1360	1450	1620	1690	1770	1980	2140	2210	2280	2510	2720	2990	3270	3370	3450	3630	3980	4580	4760
条件: 冷却水入口/出口温度-20℃/-25℃;結露水入口/出口温度30℃/35℃。温度条件：冷水出口温度-27℃〜17℃。冷却水入口温度 19℃-33℃;冷水には必要に応じて 50% グリコール水または 27% 塩化カルシウムを加えてください。

低温水冷スクリューチラー（ダブルコンプレッサー）-25℃
低温水冷スクリューチラー（ダブルコンプレッサー）-25℃
スイス-
タイプ			60DT	80DT	100DT	110DT	140DT	150DT	180DT	190DT	200DT	220DT	240DT	290DT	310DT	340DT	360DT	380DT	440DT	480DT	520DT	580DT
公称冷却能力		kW	60	80	104	112	136	150	177	187	204	220	244	290	306	336	364	374	440	482	516	580
公称冷却能力		10⁴kcal/h	5.2	6.9	8.6	9.5	12	12.9	14.6	15.5	17.2	18.9	21	24.9	26.3	28.9	31.3	32.2	37.8	41.4	44.4	49.9
走行制御			PLCマイコン制御を使用
電源			380V/3N/50HZ
スタートアップの種類			やあ
コンプレッサー	タイプ		半密閉型5:6非対称ツインスクリューコンプレッサー
	冷凍入力(kW)		39	51	64	73	88	96.8	108.8	114.6	126	137.6	153	177.8	187.6	203.4	218.8	225.8	260	288	306	344
	定格電流(A)		66	87.2	109.2	124.6	151.6	165.2	186	195.6	215.4	235	261.2	303.4	320.4	347	373.6	385.6	444.2	492.8	523.4	588.4
	エネルギー規制		0-16.5%-33%-...100%			0-12.5%-25%-37.5%-..100%							0-12.5%-25%-37.5%-..100%
蒸発器	タイプ		パイプドライ式高効率熱交換器
	流量(m3/h)		12.7	17	21.2	23.3	29.7	31.8	36	38.2	42.4	46.6	50.9	59.4	63.6	70	74.2	78.4	89	99.6	106	118.7
	水圧損失(kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	インターフェースサイズ(mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
コンデンサー	タイプ		パイプ式高効率熱交換器
	流量(m3/h)		17.2	22.7	28.2	31	39.2	42	47.5	49.9	55.4	60.5	66.7	77.7	82.6	90.5	96.3	101.1	116.3	129.7	137.6	153.4
	水圧損失(kPa)		45	45	48	48	52	52	55	55	58	58	54	54	56	58	58	62	62	70	72	72
	インターフェースサイズ(mm)		DN50*2		DN65*2		DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
冷媒	タイプ		R134A
冷媒	冷媒 volume(kg)		15.4	20.5	28.1	30.7	38.4	40.9	46.1	48.6	53.7	58.9	64	76.8	79.3	87	94.7	97.2	112.6	125.4	135.6	151
全体の寸法	長さ(mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	幅(mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	高さ(mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
重量	機械重量(kg)		1700	1900	2150	2350	2450	2650	3050	3100	3350	3800	4050	4550	5350	6050	6150	6850	7150	8150	8250	8400
重量	使用重量(kg)		2235	2485	2885	2985	3070	3420	3860	3910	4180	4430	4670	5170	6050	6750	6785	7535	7835	8885	9085	9285
条件:冷却水入口/出口温度 -20℃/-25℃;凝縮水入口/出口温度 30℃/35℃ 温度用語: 冷水出口温度-27℃~17℃;冷却水入口温度 19℃-33℃;冷水には必要に応じて 50% グリコール水または 27% 塩化カルシウムを加えてください。

低温水冷スクリューチラー（シングルコンプレッサー）-35℃
低温水冷スクリューチラー（シングルコンプレッサー）-35℃
スイス-
タイプ			16SZ	22SZ	29SZ	32SZ	40SZ	43SZ	50SZ	53SZ	58SZ	63SZ	69SZ	82SZ	87SZ	95SZ	103SZ	107SZ	123SZ	137SZ	148SZ	165SZ
公称冷却能力		kW	16	22	29	32	40	43	50	53	58	63	69	82	87	95	103	107	123	137	148	165
公称冷却能力		10⁴kcal/h	1.4	1.9	2.5	2.8	3.4	3.7	4.3	4.6	5	5.4	5.9	7.1	7.5	8.2	8.9	9.2	10.6	11.8	12.7	14.2
走行制御			PLCマイコン制御を使用
電源			380V/3N/50HZ
スタートアップの種類			やあ
コンプレッサー	タイプ		半密閉型5:6非対称ツインスクリューコンプレッサー
	冷凍入力(kW)		17	23	29	31	39	42	48	50	55	60	66	78	82	90	97	100	116	129	138	153
	定格電流(A)		30.2	41.1	53.7	57	71.7	73.5	82.7	88.7	97.6	104.2	111.9	131.9	142.7	155.5	165.2	172.1	201.2	220.8	238	265.1
	エネルギー規制		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
蒸発器	タイプ		パイプドライ式高効率熱交換器
	流量(m3/h)		3.5	4.9	6.4	7.1	8.8	9.5	11.1	11.7	12.8	13.9	15.2	18.1	19.2	21	22.8	23.6	27.2	30.3	32.7	36.5
	水圧損失(kPa)		45	45	47	47	48	50	50	52	52	54	58	58	60	60	62	65	68	70	70	72
	インターフェースサイズ(mm)		DN40				DN50				DN65		DN80				DN100
コンデンサー	タイプ		パイプ式高効率熱交換器
	流量(m3/h)		5.7	7.7	10	10.8	13.6	14.6	16.9	17.7	19.4	21.2	23.2	27.5	29.1	31.8	34.4	35.6	41.1	45.8	49.2	54.7
	水圧損失(kPa)		35	35	46	46	47	48	48	50	50	50	55	57	58	58	60	62	65	68	68	70
	インターフェースサイズ(mm)		DN40		DN50		DN65				DN80		DN80		DN100					DN125
冷媒	タイプ		R134A
冷媒	冷媒 volume(kg)		4.3	5.9	7.8	8.6	10.8	116	13.5	14.3	15.6	17	18.6	22.1	23.4	25.6	27.7	28.8	33.1	36.9	39.9	44.4
全体の寸法	長さ(mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	幅(mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	高さ(mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
重量	機械重量(kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	3930	4210	4430
重量	使用重量(kg)		1140	1340	1430	1600	1670	1750	1960	2120	2190	2260	2490	2700	2955	3235	3335	3415	3580	4130	4530	4710
条件：冷却水入口/出口温度-30℃/-35℃。凝縮水入口/出口温度 30℃/35℃。温度条件：冷水出口温度-37℃〜-27℃。冷却水入口温度 19℃-33℃;冷水には、必要に応じて 57% のグリコール水または 30% の塩化カルシウムを加えてください。

低温水冷スクリューチラー（ダブルコンプレッサー）-35℃
低温水冷スクリューチラー（ダブルコンプレッサー）-35℃
スイス-
タイプ			32DZ	44DZ	58DZ	64DZ	80DZ	86DZ	100DZ	106DZ	116DZ	126DZ	138DZ	164DZ	174DZ	190DZ	206DZ	214DZ	246DZ	274DZ	296DZ	330DZ
公称冷却能力		kW	32	44	58	64	80	86	100	106	116	126	138	164	174	190	206	214	246	274	296	330
公称冷却能力		10⁴kcal/h	2.8	3.8	5	5.5	6.9	7.4	8.6	9.1	10	10.8	11.9	14.1	15	16.3	17.7	18.4	21.2	23.6	25.5	28.4
走行制御			PLCマイコン制御を使用
電源			380V/3N/50HZ
スタートアップの種類			やあ
コンプレッサー	タイプ		半密閉型5:6非対称ツインスクリューコンプレッサー
	冷凍入力(kW)		34	46	58	62	78	84	96	100	110	120	132	156	164	180	194	200	232	258	276	306
	定格電流(A)		60.4	82.2	107.4	114	143.4	147	165.4	177.4	195.2	208.4	223.8	263.8	285.4	311	330.4	344.2	402.4	441.6	476	530.2
	エネルギー規制		0-16.5%-33%-...100%			0-12.5%-25%-37.5%-..100%							0-12.5%-25%-37.5%-..100%
蒸発器	タイプ		パイプドライ式高効率熱交換器
	流量(m3/h)		7.1	9.7	12.8	14.1	17.7	19	22.1	23.4	25.6	27.8	30.5	36.2	38.5	42	45.5	47.3	54.4	60.6	65.4	72.9
	水圧損失(kPa)		50	50	52	52	54	54	55	58	58	60	62	64	64	64	65	68	68	70	70	72
	インターフェースサイズ(mm)		DN50		DN65		DN80			DN100			DN100	DN125						DN150
コンデンサー	タイプ		パイプ式高効率熱交換器
	流量(m3/h)		11.4	15.5	20	21.7	27.2	29.2	33.7	35.4	38.9	42.3	46.4	55	58.1	63.6	68.8	71.2	82.2	91.5	98.4	109.4
	水圧損失(kPa)		45	45	48	48	52	52	52	55	55	58	60	60	62	62	63	65	65	68	70	70
	インターフェースサイズ(mm)		DN40*2		DN50*2		DN65*2				DN80*2		DN80*2		DN100*2					DN125*2
冷媒	タイプ		R134A
冷媒	冷媒 volume(kg)		8.6	11.9	15.6	17.2	21.5	23.2	26.9	28.5	31.2	33.9	37.2	44.2	46.9	51.2	55.5	57.6	66.3	73.8	79.7	88.9
全体の寸法	長さ(mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	幅(mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	高さ(mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
重量	機械重量(kg)		1625	1825	2065	2265	2365	2555	2955	3005	3255	3705	3955	4450	5250	5950	6250	6930	7230	8230	8330	8480
重量	使用重量(kg)		1845	2045	2285	2535	2635	2825	3225	3325	3575	4025	4275	4770	5570	6270	6700	7380	7680	8680	8780	8930
条件: 冷却水入口/出口温度-20℃/-25℃;結露水入口/出口温度30℃/35℃。温度条件：冷水出口温度-27℃〜17℃。冷却水入口温度 19℃-33℃;冷水には、必要に応じて 57% のグリコール水または 30% の塩化カルシウムを追加する必要があります。

水冷スクリューシングルコンプレッサー二段チラー(-45℃)
SW-
タイプ			35SLT	38SLT2	48SLT	50SLT2	125SLT	135SLT2
公称冷却能力		kW	35	38	48	50	125	135
公称冷却能力		10⁴kcal/h	3	3.3	4.1	4.3	10.7	11.6
走行制御			PLCマイコン制御を使用
電源			380V/3N/50HZ
スタートアップの種類			やあ
コンプレッサー	タイプ		半密閉型5:6非対称ツインスクリューコンプレッサー
	冷凍入力(kW)		33	37	40	46	116	131
	定格電流(A)		56	64	68	78	196.5	222
	エネルギー規制		0-25%-50%-75%-100%
蒸発器	タイプ		ステンレス製高効率熱交換器
	流量(m3/h)		16	17	22	24	58	62
	水圧損失(kPa)		95	95	95	95	120	120
	インターフェースサイズ(mm)		DN80	DN80	DN80	DN80	DN125	DN125
コンデンサー	タイプ		パイプ式高効率熱交換器
	流量(m3/h)		20	20	28	28	72	78
	水圧損失(kPa)		80	80	80	80	46	46
	インターフェースサイズ(mm)		DN80	DN80	DN80	DN80	DN150	DN150
冷媒			R134A
全体の寸法	長さ(mm)		2880	2880	3200	3200	4100	4100
	幅(mm)		1100	1100	1100	1100	1300	1300
	高さ(mm)		1650	1680	1800	1850	2100	2150
重量	機械重量(kg)		1280	1330	1850	1920	4500	4560
重量	使用重量(kg)		1380	1420	2020	2080	4950	5050
条件冷却水出入口温度 -40℃ / -45℃ 凝縮水出入口温度 30℃ / 35℃。温度用語: 冷水出口温度 -47℃~-37℃;冷却水入口温度19℃～33℃。冷水には不凍液としてグリコール水を60％添加してください。

水冷スクリューカスケードチラー（-55℃）
SW-
タイプ			65DFD	90DFD	125DFD	170DFD	210DFD	250DFD	330DFD
公称冷却能力		kW	65	90	125	170	210	250	330
公称冷却能力		10⁴kcal/h	5.6	7.7	10.7	14.6	18.1	21.5	28.4
走行制御			PLCマイコン制御を使用
電源			380V/3N/50HZ
スタートアップの種類			やあ
低圧力レベル	タイプ		半密閉型5:6非対称ツインスクリューコンプレッサー
	冷媒		R23
	冷蔵保存		エタノール
	冷凍入力電力(kW)		30	39	52	69	82	98	125
	定格電流(A)		70	93	128	172	205	245	315
	流量(m3/h)		27.7	38.4	53.3	72.5	89.6	106.6	140.7
	水圧損失(kPa)		95	100	100	110	110	120	120
	インターフェースサイズ(mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	蒸発器		ステンレス製高効率熱交換器
高圧レベル	タイプ		半密閉型5:6非対称ツインスクリューコンプレッサー
	冷媒		R134A/R404A
	冷凍入力電力(kW)		46	60	80	105	130	160	205
	定格電流(A)		121	153	202	265	335	390	500
	流量(m3/h)		28	38	51	69	85	102	132
	水圧損失(kPa)		70	70	70	75	75	80	80
	インターフェースサイズ(mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	コンデンサー		パイプ式高効率熱交換器
全体の寸法	長さ(mm)		3000	3000	3200	3200	3200	5000	5000
	幅(mm)		1800	1800	1800	1800	1800	1900	1900
	高さ(mm)		1750	1800	1800	1850	1950	2250	2450
機械重量(kg)			1850	2100	2300	2600	2800	3900	4500
条件: 冷却水入口/出口温度 -50℃/-55℃;結露水入口/出口温度30℃/35℃。温度項：冷水出口温度-57℃～-47℃。冷却水入口温度19℃～33℃。冷水には不凍液としてエタノールを加えてください。

Shanghai Soouney Refrigeration Equipment Co., Ltd.

スウニーについて。

産業用冷凍部門の技術ベンチマーク

Shanghai Soouney Refrigeration Equipment Co., Ltd. is a large-to-medium-sized high-tech enterprise within Shanghai's refrigeration sector, integrating research, development, production and sales. We are China 周囲温度極低温シングルコンプレッサーダブルコンプレッサー水冷スクリューチラー Suppliers and Wholesale 周囲温度極低温シングルコンプレッサーダブルコンプレッサー水冷スクリューチラー Company. Upholding the quality principles of 'integrity, quality, service and innovation', the company pursues a development philosophy centred on humanisation and technological advancement, driving product R&D and manufacturing with high starting points and stringent standards. It has now grown into a renowned brand in the domestic and international markets for cabinet air conditioners and industrial chillers, earning high recognition from industry professionals and a broad customer base. Rooted in the Chinese market, it provides reliable refrigeration solutions to clients worldwide. We focus on international trade and B2B business, providing tailored solutions to global clients. We ensure the smooth, stable, and long-term operation of your projects with a comprehensive research and development, production, sales, and after-sales service system. We have nearly 20 years of experience in providing one-stop solutions for overseas projects.

0

敷地面積
0

設立
0+

従業員

2026-08-12 業界ニュース
室内用キャビネットエアコンの特長・用途・選定ガイド
電子機器は熱により他のどの方法よりも早く故障します。アン屋内キャビネットエアコンこれを阻止するために特別に存在し、コントロールパネルまたはオートメーションエンクロージャ内の電子機器を密閉し、密閉された冷却ループを実行して、汚染された作業現場の空気が敏感なコンポーネントの近くに決して入らないようにします。 01 室内キャビネットエアコンとはこのユニットは部屋を冷却するのではなく、電気キャビネットに直接取り付けられ、コンプレッサー、凝縮器、蒸発器、冷却ファン、...
Learn More
2026-08-05 業界ニュース
キャビネットエアコンユニットの特長・用途・選定ガイド
A キャビネットエアコンユニットは、電気エンクロージャに直接取り付けられたコンパクトな冷却システムで、PLC、ドライブ、および制御コンポーネントを安全な動作温度内に保ちます。ルームエアコンとは異なり、キャビネット内部に外気が混ざることがないため、デリケートな電子機器を冷却中にホコリや湿気から守ります。 4 取り付けスタイル: サイド、ドア、トップ、屋外 0 閉ループ設計で外気を交換 ...
Learn More
2026-07-29 業界ニュース
機械室キャビネットエアコン：産業用冷却の用途、利点、および選択ガイド
電子部品は、産業用制御室が直面する他のほとんどの条件よりも、高温でほこりの多い環境でより早く故障します。あ機械室キャビネットエアコン両方の問題を同時に解決し、密閉された筐体を安定した動作温度に保ちながら、ほこり、湿気、空気中の汚染物質を完全にキャビネットの外に保ちます。何をするのか、どのように機能するのかキャビネットエアコンは、電気キャビネットまたは制御キャビネットに直接取り付けられる内蔵冷却ユニットです。部屋全体を冷却するのではなく、密閉された筐体のみを対象とし、閉じた冷蔵ル...
Learn More

業界の知識

極低温水冷スクリューチラーはどのようにして超低温を実現するのでしょうか?

最新の産業用冷却アプリケーションでは、超低温の達成は単に冷却能力を高めるだけではなく、正確な熱力学制御、特殊なシステムアーキテクチャ、および高度なコンポーネントの統合が必要です。の極低温水冷スクリューチラーは、安定性、信頼性、エネルギー効率を維持しながら、極端な温度条件下でも効率的に動作するように設計された洗練されたソリューションを表しています。

基本的な冷却原理

その中核となる極低温水冷スクリューチラーは、蒸気圧縮冷凍サイクルに基づいて動作し、多段階圧縮、最適化された冷媒選択、正確な温度管理によって強化されています。

コアプロセスの概要

ステージ	説明	機能
圧縮	低温の冷媒蒸気を圧縮	圧力と温度を上げる
結露	水冷により熱を遮断	蒸気を液体に変換します
拡張	膨張装置による圧力降下	低温の冷媒を生成します
蒸発	冷媒はプロセス媒体から熱を吸収します	超低温冷却を実現

極低温に到達するために、システムは通常、多段またはカスケード冷凍サイクルを統合し、熱力学的効率を維持しながら段階的な温度低下を可能にします。

スクリューコンプレッサー技術の役割

スクリューコンプレッサーは、システムの核となる駆動コンポーネントです。従来のレシプロコンプレッサーと比較して、振動を最小限に抑えながら安定した圧縮を継続的に実現します。

主な利点

連続圧縮プロセス スムーズな操作を保証します
高い体積効率 冷却性能を向上させる
幅広い負荷適応性 さまざまな動作条件をサポート
機械的摩耗の低減 システムの寿命を延ばします

極低温水冷スクリューチラーでは、コンプレッサーが低温冷媒用に最適化されていることが多く、極端な圧力比下でも一貫した性能が保証されます。

多段冷凍システムおよびカスケード冷凍システム

超低温を達成するには、複数の冷却ループが必要です。ほとんどのシステムは次のいずれかを採用しています。

多段階圧縮

順次圧縮段階により熱応力を軽減
低い蒸発温度で効率が向上します
動作中のエネルギー損失を最小限に抑えます

カスケード冷凍

2つ以上の独立した冷凍回路を使用
各回路は最適な温度範囲内で動作します
ステージ間で熱交換が発生し、段階的に冷却されます。

システムタイプ	構造	温度対応能力	効率
単段	単純なループ	中程度の低温	中等度
多段式	逐次圧縮	より低い温度範囲	より高い
カスケードシステム	複数のループ	超低温	最適

水冷システムの重要性

空冷システムとは異なり、水冷は極低温動作にとって重要な優れた熱除去効率を提供します。

水冷のメリット

より高い熱伝達率
安定した凝縮温度
高負荷時のシステム効率の向上
周囲温度の影響の軽減

水冷コンデンサーにより、プロセスから抽出される熱が効果的に除去され、高い圧縮レベルでも冷媒が効率的に凝縮できます。

極低温性能のための冷媒の選択

冷媒の選択は、達成可能な温度範囲とシステム効率に直接影響します。

主な考慮事項

極低温用途向けの低沸点
高い潜熱による効率的なエネルギー伝達
低温での化学的安定性
環境コンプライアンス

冷媒の性質	システムへの影響
沸点	最低達成可能な温度を決定します
潜熱	冷却能力に影響を与える
熱安定性	安全な操作を保証します
互換性	材料の選択に影響を与える

高度なシステムでは、混合冷媒または段階的冷媒を利用して、さまざまな温度ゾーンにわたって性能を最適化する場合があります。

熱交換効率と設計

超低温を実現するには効率的な熱交換が不可欠です。

主要な熱交換器

蒸発器 ：プロセス媒体から熱を吸収します。
コンデンサー ：冷却水に熱を放出
中間熱交換器 (カスケードシステムの場合): ステージ間で熱を伝達します。

デザインの特徴

表面積を拡大して熱伝達を向上
均一な分布を実現するために最適化された流路
長期耐久性を実現する耐食性素材

低温動作のための材料の選択

極低温条件では、材料の性能に厳しい要件が課されます。

材質比較

材質	利点	制限事項	アプリケーション
ステンレス鋼	優れた耐食性	より高い cost	熱交換器
銅合金	高い熱伝導率	低温では強度が制限される	チューブ
アルミニウム合金	軽量で効率的	中等度 durability	熱伝達コンポーネント
特殊ポリマー	耐薬品性	温度制限	シール要素

材料の選択により、構造の完全性が保証され、極度の低温条件下での脆化が防止されます。

インテリジェントな制御と自動化

最新の極低温水冷スクリューチラーは、精度を維持するために高度な制御システムに大きく依存しています。

制御システムの機能

リアルタイムの温度監視
自動負荷調整
圧力と流量の調整
安全保護と故障診断

これらのシステムは、製薬、化学処理、高度な製造などの業界で重要な正確な温度安定性を可能にします。

機能的能力と産業用途

機能概要

機能	説明
超低温冷却	従来のチラーよりもはるかに低い温度を実現
連続運転	24時間年中無休の産業プロセスをサポート
エネルギーの最適化	運用コストの削減
プロセスの安定性	一貫した熱状態を維持します

代表的な用途

化学反応冷却
医薬品の製造
半導体加工
航空宇宙材料試験
低温貯蔵システム

産業システムとの統合

極低温水冷スクリューチラーは、多くの場合、より大規模なプロセスシステムに統合されます。

統合機能

拡張性を考慮したモジュラー設計
既存の冷却インフラとの互換性
さまざまな業界に合わせた柔軟な構成

Shanghai Soouney Refrigeration Equipment Co., Ltd. は、この技術の進歩において重要な役割を果たしています。同社は研究開発、生産、販売を統合したハイテク企業として、産業用冷凍分野で強力な市場地位を確立しています。キャビネットエアコンと産業用チラーに関する専門知識は、システム統合とパフォーマンスの最適化に対する深い理解を反映しています。

他の産業用冷凍機メーカーも、コンプレッサーの設計、熱交換効率、インテリジェント制御技術の改善を通じてシステムの革新に貢献し、極低温冷却システムの信頼性をさらに高めています。
